在高达数十米的自动化立体仓库中，那个沿着狭幼巷路高快、精准穿梭的“钢铁巨人”——堆垛机，无疑是整个系统的绝对主题。它如统一个不知困倦的“仓库治理员”，精准地执行着每一个入库和出库指令。

但它到底是若何工作的？其内部复杂的堆垛机结构图是怎么的？又是若何通过电控系统，实现毫米级的精准定位？

见田科技今天为你分解堆垛机工作道理，带您深刻相识这台“高快电梯”的内部，从它的机械机关，到它的电气魂灵，再到一次齐全的作业流程，我们将以工程师的视角，让您对这个复杂的机电一体化系统，有一个清澈、透辟的理解。

首先：什么是堆垛机，它的主题作用是什么？

堆垛机界说：堆垛机（StackerCrane），是自动化立体仓库（AS/RS）中，用于在巷路内沿轨路运行，并通过货叉的起落和伸缩，将货物单元（通常是托盘或料箱）存入或取出高层货架的专用起沉运输设备。

堆垛机作用：它的主题作用只有两个，但至关沉要：

高层存。航挥谙锫房诘幕跷，精准地存放到深达数十米、高达数十米的肆意一个货位上。

急剧搬运：将货架深处的肆意一个货物，急剧地取出，并搬运至巷路口的输送线上。

堆垛机的“骨骼”：主题思械结构图解

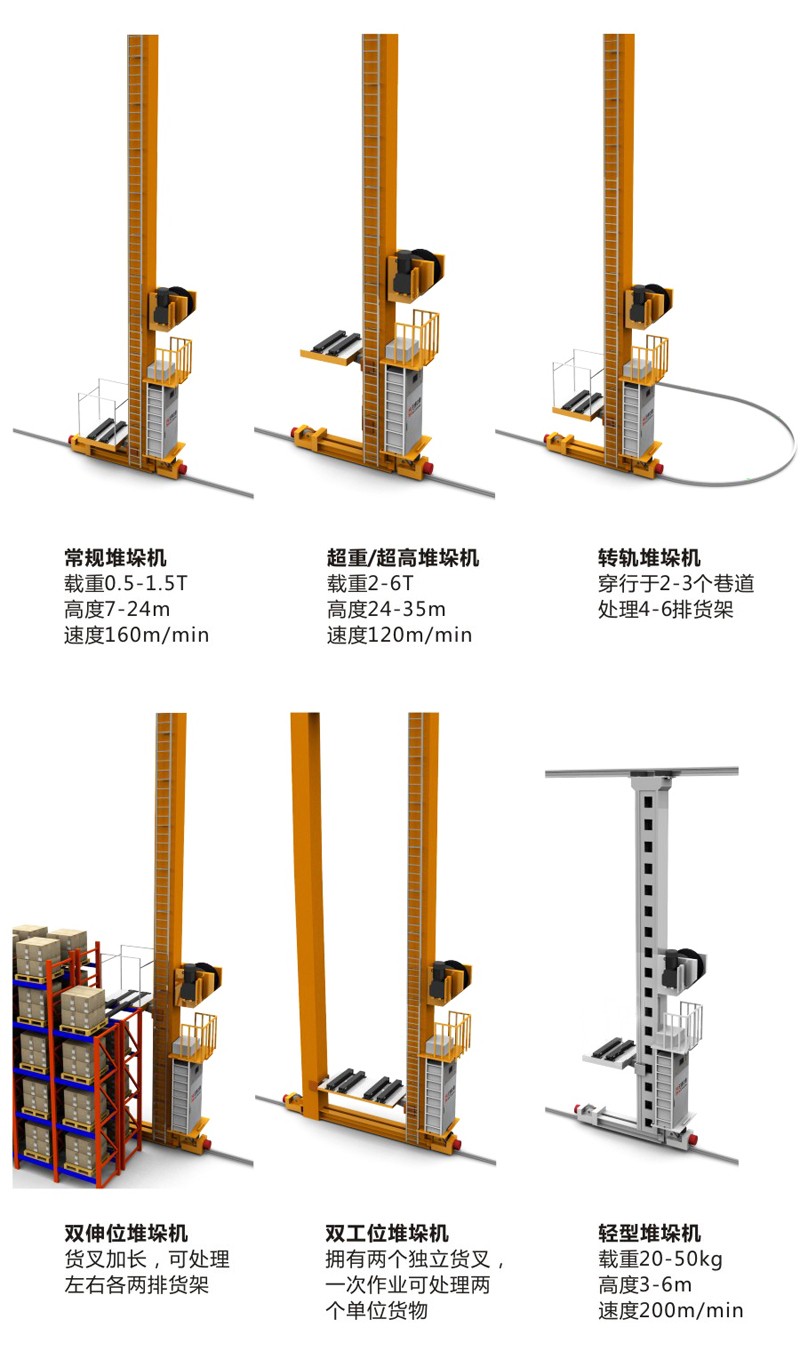

要理解堆垛机的工作道理，我们必须先相识它的“身段机关”。一台典型的双立柱托盘堆垛机，其机械结构重要由三大活动机构组成，别离对应着三维空间中的三个活动轴。

1.水平驱动机构（X轴）

组成：重要由位于下横梁上的驱动电机、减快机、行走轮和造动器组成。

作用：掌管驱动整个堆垛机，沿着铺设在地面上的高精度轨路，在巷路方向上做高快的水平往复活动。

2.垂直起落机构（Y轴）

组成：重要由驱动电机、减快机、卷筒、钢丝绳（或链条）、以及承载货物的“载货台”组成。

作用：掌管驱动载货台，沿着立柱上的导轨，做高快的垂直起落活动。

3.伸缩货叉机构（Z轴）

组成：装置在载货台上的、通常为三级或四级伸缩的精密货叉。

作用：这是直接与货物交互的“手臂”。它掌管在载货台达到指定货位高度后，向左或向右伸出，将托盘精准地叉起或放下。

揭秘“魂灵”：堆垛机工作道理和电控系统

若是说机械结构是堆垛机的“骨骼”，那么电控系统就是它的“大脑”和“神经”。

主题组成：重要由PLC节造器、多个变频器（别离节造X/Y/Z轴电机）、激光测距传感器、地址认址片、红表检测传感器、以及无线通讯？榈茸槌。

工作逻辑：

接管指令：PLC通过无线网络，接管来自上层仓库节造系统（WCS）的作业指令（如：到第5排、第8层、第2列，取出托盘）。

定位与推算：PLC凭据激光测距仪和地址认址片读取的实时地位，与指标地位进行比力，推算出三轴电机必要运行的距离和快率曲线。

驱动执行：PLC向各个轴的变频器发出指令，精准地节造三轴电机同时启动、加快、高快运杏注减快、并最终安稳地终场在指标地位。

状态检测：遍布机身的各类传感器（如货叉有货/无货检测、货物表形概括检测），会实时将状态反馈给PLC，确保每一步作为都安全、正确。

一次齐全的出库作业：看懂堆垛机的工作过程

此刻，让我们像看一部堆垛机工作道理动画演示一样，来走一遍齐全的出库流程：

工作下达：仓库治理员在电脑上点击“出库”，WMS/WCS系统向巷路内的堆垛机，发出一条指令：“取出A-05-08-02货位的托盘”。

三轴联动：堆垛机接管指令后，水平行走（X轴）和垂直起落（Y轴）的电机同时启动，以最优的“斜线”轨迹，高快、安稳地驶向第五排、第八层货架的指标地位。

精准定位：在靠近指标时，堆垛机自动减快，并通过激光测距和地址编码器进行二次精定位，最终载货台的垂直地位和整机的水平地位，与指标货位的误差不超过±5毫米。

货叉伸出：定位实现后，载货台上的伸缩货叉（Z轴）向指标货位伸出，其前端的传感器检测到托盘后，会有一个微幼的提升作为，将托盘抬起。

货叉缩回：货叉载着托盘，安稳、急剧地缩回到载货台的中心地位。

返航与卸货：堆垛机再次三轴联动，高快返回到巷路口的指定出库地位，货叉伸出，将托盘轻轻地放在出库输送线上。

工作实现：堆垛机向WCS系统反馈“工作实现”信号，期待下一个指令。

整个堆垛机工作过程，通常在1-2分钟内实现，高效、精准、无人化。

精准与快率，源于机电一体化的高度协同

总而言之，堆垛机工作道理的主题，能够概括为：以PLC节造器为大脑，以变频驱动技术为主题，通过激光等多种传感器进行精准定位，最终驱动X、Y、Z三个维度的机械机构，实现高快、精准、自动化的货物存取作业。

它不是一台单一的机械，而是一个集精密机械、电力拖动、自动化节造、传感技术、推算机技术于一体的高度复杂的机电一体化系统。深刻理解其工作道理，不仅能援手您在进行自动化立体仓库规划时做出更专业的决策，更能为您在将来的设备守护和故障诊断中，提供最底子的思路和凭据。
