1 主题：陆续垂直提升机工作道理
2 分类和大局

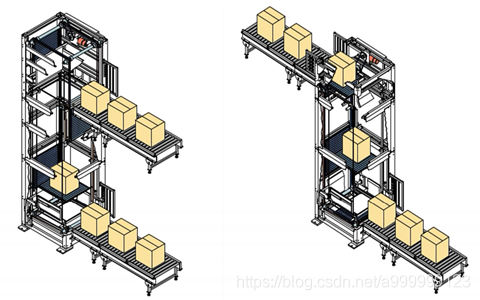

陆续垂直提升机凭据输送的输入、输出方向的分歧可分为：C型、Z型 ，如图 1陆续垂直提升机（C型Z型） ，C型的输入输送机和输出输送机在同侧 ，Z型的输入输送机和输出输送机在异侧。这种输送机重要用于高效能的1-2层之间的陆续的物品垂直输送。
图 1陆续垂直提升机（C型左Z型右）
3 结构组成
3.1 Z型陆续垂直提升机
3.1.1 结构
陆续垂直提升机有三个组成部门：输入输送机、陆续提升机构、输出输送机。
输入输送机、输出输送机通常为滚筒输送机。

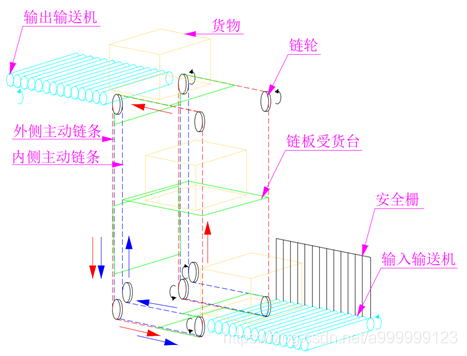

陆续提升机构的重要部件有驱动装置、链轮、内侧自动链条、表侧自动链条、链板受货台 ，如图 2 Z型陆续垂直提升机工作道理结构。
图 2 Z型陆续垂直提升机工作道理结构图
3.1.2 工作道理
输入输送机的工作道理是让货物提前达到陆续垂直提升机期待链板达到 ，当链板达到时 ，输入输送机再次启动并和链板同时运行 ，将货物输送至链板上。
输出输送机的工作道理与输入输送机的工作道理类似 ，工作道理为 ，当货物经过陆续提升机构提升至指定输出输送机地位时 ，输出输送机启动 ，即输出输送机和链板同时运行 ，将货物输送至输出输送机上。
陆续提升机构的工作重要是由驱动装置驱动链轮动弹 ，链轮带头两条链条与链板受货台实现的。链板受货台装置在4根链条上 ，由链板组成的受货台拥有足够的柔性 ，在链条运行过程中 ，可绕过链轮转向。提升过程中 ，受货台维持水平；爻淌 ，受货台由水平地位造成垂直地位。
为了更好的注明陆续输送机的工作道理 ，使用红色虚线暗示表侧自动链条 ，蓝色虚线暗示内侧自动链条 ，玄色暗示链轮 ，绿色暗示链板 ，青色暗示输入输送机 ，橙色暗示货物 ，并使用箭头暗示物体活动方向 ，绘造陆续提升机的工作过程 ，如图 3工作道理图1至图 7工作道理图5。
陆续提升机的工作过程如下：

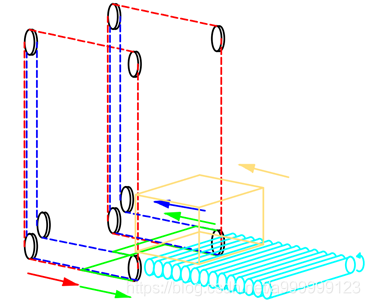

（1）输入输送机将货物输送至陆续提升机构前 ，比及链板受货台活动到输入输送机地位时 ，输入输送机再次启动 ，将货物输送至链板受货台上。如图 3工作道理图1 ，链板受货台的一端与蓝色链条相连 ，链板受货台的另一端与红色链条相连 ，当蓝色链条与红色链条按图示方向活动时 ，链板水平向前活动 ，与输入输送机输送货物的方向一样 ，使货物被安稳输送至链板受货台。
图 3工作道理图1

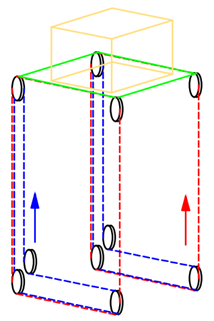

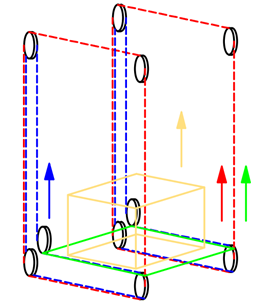

（2）货物被放入受货台后 ，受货台载着货物起头做垂直提升活动。工作状态如图 4工作道理图2 ，红色链条与蓝色链条带着链板垂直向上活动直至链板活动到链轮的最顶端 ，如图 5工作道理图3。
图 4工作道理图2
图 5工作道理图3

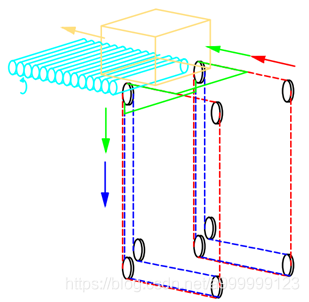

（3）当链板活动到链轮的顶端时 ，链板载着货物实现垂直方向的提升 ，起头水平方向的移动 ，同时输出输送机起头活动 ，货物被输送出至输出输送机。如图 6工作道理图4 ，红色链条与蓝色链条的活动带头链板的活动 ，链板的前端追随蓝色链条从向上活动变为向下活动 ，链板的后端追随红色链条从向上活动变为向前活动 ，从而实现将货物水平输送出垂直提升机构 ，输送至输出输送机。
图 6工作道理图4

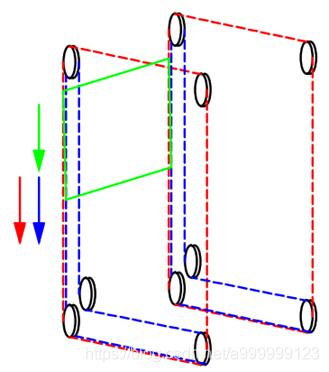

（4）当货物被输送出链板收货台后 ，链板变为向下活动 ，活动至图 3工作道理图1所示地位 ，链板将期待下一个货物的提升输送。如图 7工作道理图5 ，蓝色链条与红色链条均带头链板为向下活动 ，实现链板的向下活动。
图 7工作道理图5
3.2 C型陆续垂直提升机
3.2.1 结构

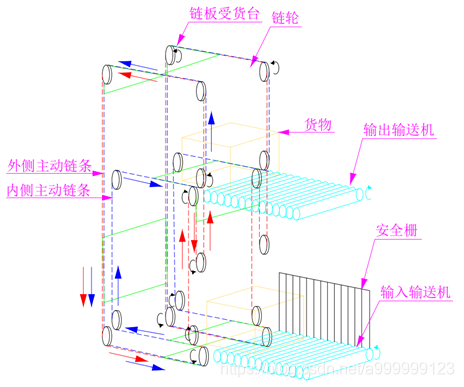

C型陆续垂直提升机工作道理结构与Z型类似 ，比Z型增长了四个链轮 ，并且链条的缠绕方式分歧 ，如图 8 C型陆续垂直提升机工作道理结构图。
图 8 C型陆续垂直提升机工作道理结构图
3.2.2 工作道理

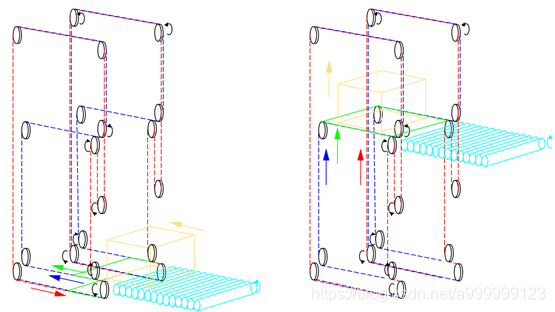

（1）C型陆续垂直提升机将货物移载至链板受货台、提升货物的工作道理与Z型一样 ，如图 9工作道理图1。
图 9工作道理图1

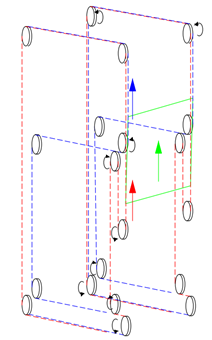

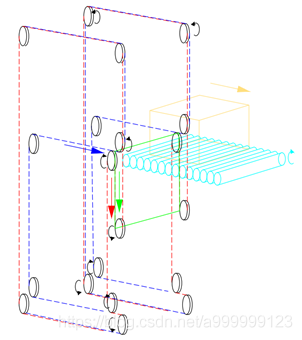

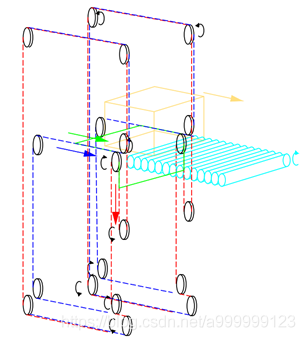

（2）当链板活动到输出输送机地位时 ，链板载着货物实现垂直方向的提升 ，起头水平方向的移动 ，同时输出输送机起头活动 ，货物被输送出至输出输送机。如图 10工作道理图2 ，红色链条与蓝色链条的活动带头链板的活动 ，链板的前端追随红色链条从向上活动变为向下活动 ，链板的后端追随蓝色链条从向上活动变为向右活动 ，从而实现将货物水平输送出垂直提升机构 ，输送至输出输送机 ，如图 11工作道理图3。
图 10工作道理图2
（3）当货物被输送出链板收货台后 ，链板变为向上活动 ，如图 12工作道理图4所示 ，蓝色链条与红色链条均带头链板为向上活动 ，实现链板的向上活动 ，之后 ，链板追随链条活动返回到图 9工作道理图1地位 ，接管下一个货物的运输。
图 11工作道理图3
图 12工作道理图4
————————————————
